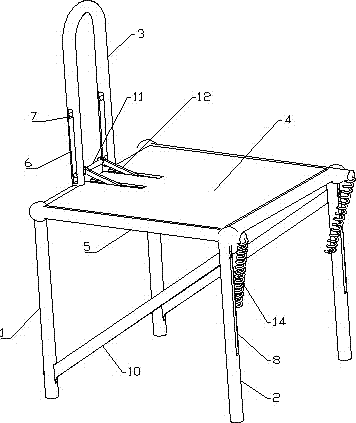

摘要：本實用新型公開了一種椅子拐杖，包括兩根后椅腿、兩根前椅腿、與后椅腿一體設置的扶手、椅板和設置在椅板兩側的支撐桿，所述支撐桿后端與后椅腿鉸接，所述支撐桿前端與前椅腿鉸接，所述扶手上沿豎直方向設置有第一滑槽，所述第一滑槽內靠近頂端設置有卡板，所述前椅腿上沿豎直方向設置有第二滑槽，所述第二滑槽內設置有滑塊，所述同側的前椅腿和后椅腿間設置有第一連桿，所述第一連桿一端與后椅腿鉸接，另一端與滑塊鉸接，還包括折疊驅動結構，所述折疊驅動結構包括手提拉桿、第二連桿和與椅板固定連接的固定拉桿，所述手提拉桿與第一滑槽滑動連接，所述第二連桿一端與手提拉桿鉸接，另一端與固定拉桿鉸接。它可以折疊成椅子供使用者坐。
- 專利類型實用新型
- 申請人重慶交通大學;
- 發明人趙樹恩;李振;李玉玲;
- 地址400074 重慶市南岸區學府大道69號
- 申請號CN201520008302.3
- 申請時間2015年01月07日
- 申請公布號CN204542771U
- 申請公布時間2015年08月12日
- 分類號A61H3/02(2006.01)I;
