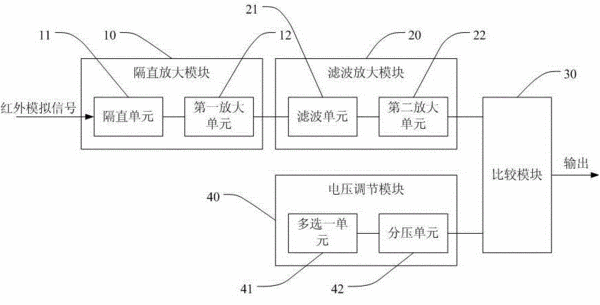

摘要：本實用新型公開了觸控終端及其觸摸感應電路。其中，觸摸感應電路，包括：隔直放大模塊、濾波放大模塊、比較模塊和電壓調節模塊；所述隔直放大模塊將接收的紅外模擬信號進行隔直、放大處理輸出給濾波放大模塊，經所述濾波放大模塊進行濾波、放大處理后輸出給比較模塊；所述比較模塊將濾波放大模塊輸出的電壓與電壓調節模塊輸出的閥值電壓進行比較，并根據比較結果輸出相應的高低平信號，供觸控終端的觸摸屏處理器讀取，極大地提高了紅外觸摸信號的采集速度。同時數字信號比模擬信號有更好的噪聲容限，可以有效地解決觸摸信號抖動的問題。
- 專利類型實用新型
- 申請人創維光電科技（深圳）有限公司;
- 發明人王維;
- 地址518108 廣東省深圳市寶安區石巖街道創維科技工業園綜合廠一樓北側（宗地號A701-0206）
- 申請號CN201520195180.3
- 申請時間2015年04月02日
- 申請公布號CN204537099U
- 申請公布時間2015年08月05日
- 分類號G06F3/042(2006.01)I;
