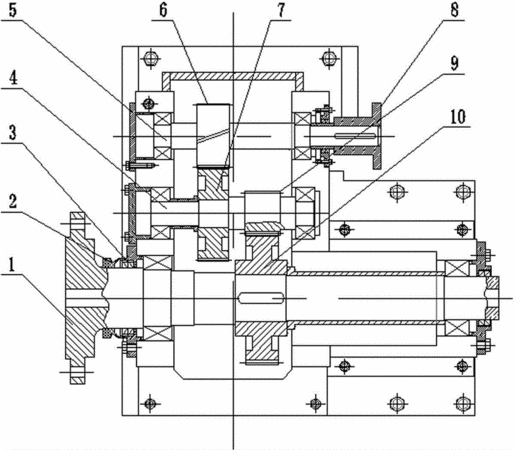

摘要:本實用新型提供一種風力發電機齒輪箱裝置,齒輪箱為二級圓柱齒輪傳動,采用剖分式結構,分為箱蓋、箱座兩部分,由螺栓聯接固定在一起,位于剖分面上的是低速軸系零部件及中速軸系零部件,高速軸系零部件位于箱蓋上,三根軸成三角形布置。通過本實用新型的實施,齒輪箱中三根軸采用折疊式結構,減小了齒輪箱的寬度,使得風力發電機寬度變小,減小了迎風面積及尺寸;利用齒輪箱低速軸作為風力發電機主軸,減少了單獨的主軸結構,結構更加緊湊,減小了風力發電機的長度;高速軸聯軸器與齒輪箱體部分并列,再次減小聯軸器單獨占據的長度,使得整機長度再度減??;低速軸密封圈外安裝的防水橡膠圈,能夠有效的防止雨水滲入到箱體中。
- 專利類型實用新型
- 申請人沈陽工業大學;沈陽藍昊新能源有限公司;
- 發明人張明遠;邢作霞;姜立兵;李媛;徐德璽;
- 地址110870 遼寧省沈陽市經濟技術開發區沈遼西路111號
- 申請號CN201520001479.0
- 申請時間2015年01月04日
- 申請公布號CN204511787U
- 申請公布時間2015年07月29日
- 分類號F03D11/02(2006.01)I;F16H1/22(2006.01)I;
