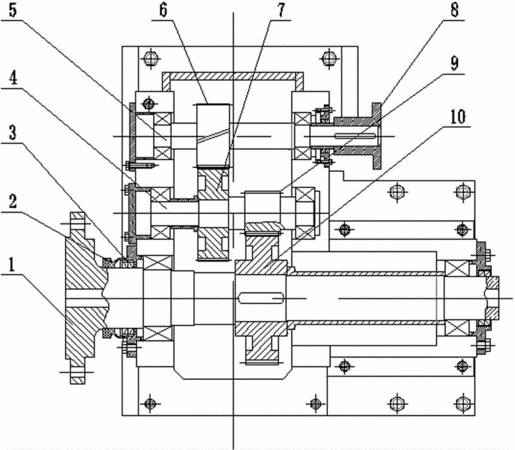

摘要：本發明提供一種風力發電機齒輪箱裝置，齒輪箱為二級圓柱齒輪傳動，采用剖分式結構，分為箱蓋、箱座兩部分，由螺栓聯接固定在一起，位于剖分面上的是低速軸系零部件及中速軸系零部件，高速軸系零部件位于箱蓋上，三根軸成三角形布置。通過本發明的實施，齒輪箱中三根軸采用折疊式結構，減小了齒輪箱的寬度，使得風力發電機寬度變小，減小了迎風面積及尺寸；利用齒輪箱低速軸作為風力發電機主軸，減少了單獨的主軸結構，結構更加緊湊，減小了風力發電機的長度；高速軸聯軸器與齒輪箱體部分并列，再次減小聯軸器單獨占據的長度，使得整機長度再度減??；低速軸密封圈外安裝的防水橡膠圈，能夠有效的防止雨水滲入到箱體中。
- 專利類型發明專利
- 申請人沈陽工業大學;沈陽藍昊新能源有限公司;
- 發明人張明遠;邢作霞;姜立兵;李媛;徐德璽;
- 地址110870 遼寧省沈陽市經濟技術開發區沈遼西路111號
- 申請號CN201510000856.3
- 申請時間2015年01月04日
- 申請公布號CN104595124A
- 申請公布時間2015年05月06日
- 分類號F03D11/02(2006.01)I;F16H1/22(2006.01)I;
