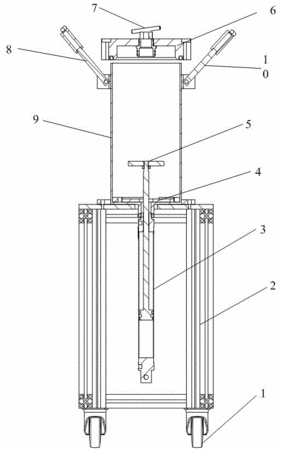

摘要:本實用新型公開了一種2600ML膠桶活塞朝下安裝的壓膠裝置,包括機架、固定在機架上并通過膠桶定位塊與機架連接的壓力桶;并且,膠桶定位塊下還固定有一推膠氣缸,推膠氣缸的推膠活塞伸入壓力桶內設置;壓力桶的上端設置有出膠口連接頭,膠桶放置于壓力桶內,其出膠口與出膠口連接頭配合連接;并且,推膠活塞與膠桶活塞緊密接觸固定。本實用新型通過設置壓力桶結構,膠水瓶口朝上直接裝入壓力桶,如此,瓶口朝上裝入,避免因膠水粘度較小時倒立產生的浪費;并且,通過設置的推膠氣缸和推膠活塞,可以縮短了出膠口到膠閥之間的輸送管距離,減小了輸送阻力,可有效提高施膠效率。
- 專利類型實用新型
- 申請人深圳市世椿自動化設備有限公司;
- 發明人李運海;肖想新;
- 地址518000 廣東省深圳市寶安區松崗街道東方社區田洋四路7號廠房
- 申請號CN201520123080.X
- 申請時間2015年03月03日
- 申請公布號CN204503481U
- 申請公布時間2015年07月29日
- 分類號B05C11/10(2006.01)I;
