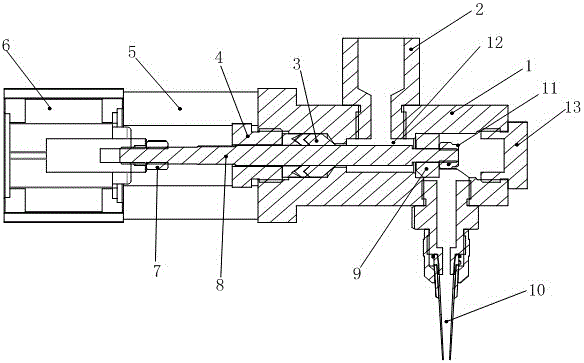

摘要：本實用新型公開了一種300ml膠桶直連式點膠閥門，包括膠閥主體、進膠口和出膠口，膠閥主體設置一橫向通孔，進膠口設置在橫向通孔的上方，出膠口設置在橫向通孔的下方；并且，還設置與膠閥主體連接的氣缸，氣缸的拉桿伸入橫向通孔內，拉桿的右端設置一活塞，橫向通孔的左端對應設置有用于卡緊活塞的內孔窄面。本實用新型點膠閥安裝方式改為橫向安裝，因此300ml膠桶為豎向安裝時可直接與點膠閥門連接，減少了中間連接管道，從而大大降低了膠水在流動過程中的阻力影響，相同時間內的出膠量可提高數倍以上，可以極大地增加施膠效率。
- 專利類型實用新型
- 申請人深圳市世椿自動化設備有限公司;
- 發明人李運海;
- 地址518000 廣東省深圳市寶安區松崗街道東方社區田洋四路7號廠房
- 申請號CN201520123020.8
- 申請時間2015年03月03日
- 申請公布號CN204503480U
- 申請公布時間2015年07月29日
- 分類號B05C11/10(2006.01)I;B05C5/02(2006.01)I;
