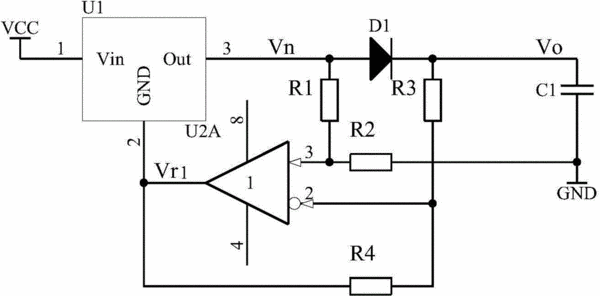

摘要：本實用新型公開了一種車用傳感器供電電路，包括穩壓電源，所述穩壓電源U1的輸出端用于通過二極管D1與傳感器的電源端連接，所述二極管D1的兩端分別與一個減法電路的兩個輸入端連接，該減法電路的輸出端與穩壓電源U1的參考地端連接。本實用新型車用傳感器供電電路利用一個減法電路對二極管上的壓降進行處理，使穩壓器參考地端電壓等于二極管上的壓降，從而使輸出電壓不隨二極管上壓降變化而變化，輸出電壓穩定于標稱電壓。
- 專利類型實用新型
- 申請人鄭州宇通客車股份有限公司;
- 發明人王永秋;盧長軍;李鈺銳;王慶國;張永強;李興佳;彭能嶺;李振山;梁赟;
- 地址450016 河南省鄭州市十八里河宇通工業園區
- 申請號CN201520058722.2
- 申請時間2015年01月27日
- 申請公布號CN204496330U
- 申請公布時間2015年07月22日
- 分類號G05F1/625(2006.01)I;
