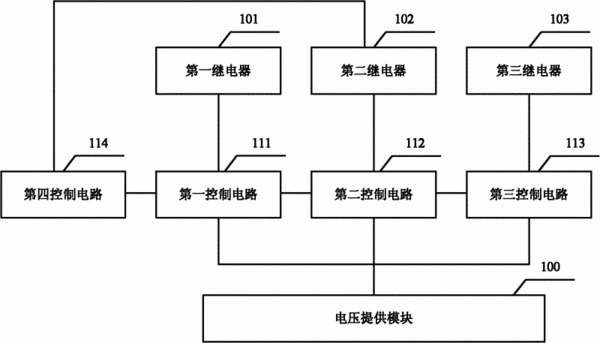

摘要：一種控制繼電器開關的裝置，包括第一繼電器和第一控制電路、第二繼電器和第二控制電路、第三繼電器和第三控制電路、第四控制電路和電壓提供模塊；其中電壓提供模塊提供模擬電壓給第一控制電路、第二控制電路和第三控制電路；第一控制電路根據該模擬電壓和第四控制電路獲得其內部運算放大器的負極電壓V1，第二控制器根據該模擬電壓獲得其內部運算放大器的負極電壓V2，第三控制電路根據該模擬電壓獲得其內部運算放大器的負極電壓V3；通過V1、V2和V3分別和該模擬電壓控制第一繼電器、第二繼電器和第三繼電器。本實用新型實施方式將模擬電壓通過控制電路為繼電器提供高、低電平變換的控制信號，實現了對繼電器開關的控制，簡化了電路結構。
- 專利類型實用新型
- 申請人北京大華無線電儀器廠;
- 發明人胡建華;高飛;東英華;
- 地址100083 北京市海淀區清河安寧莊東路18號
- 申請號CN201120098033.6
- 申請時間2011年04月06日
- 申請公布號CN202041871U
- 申請公布時間2011年11月16日
- 分類號G05F1/625(2006.01)I;
