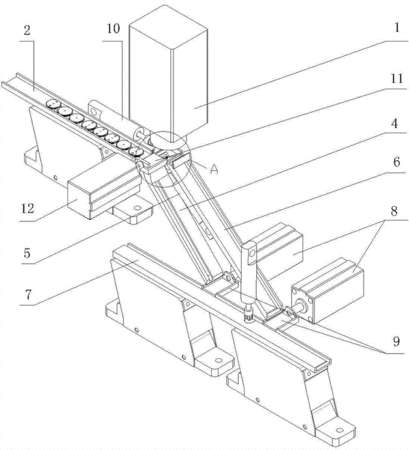

摘要：本實用新型公開了一種翻面處理裝置，包括送料軌道、直行斜軌道、半圓弧彎軌道和待裝軌道，分軌裝置設置在送料軌道的出口處，分軌裝置左側設有第一變道氣缸，第一變道氣缸將送料軌道送出的物料推送至分軌裝置的右半部分的出料門上，出料門上方設有視覺相機，出料門下方連接有拉門氣缸，當出料門閉合時，位于出料門前側的直行氣缸將出料門上的物料推入分軌裝置后方的直行斜軌道內，當出料門打開時，出料門上的物料滑入半圓弧彎軌道中，半圓弧彎軌道將物料翻轉180°送出，本實用新型具有翻面結構簡單，能保證送出的零件均為正面朝上的有益效果。
- 專利類型實用新型
- 申請人浙江拓峰科技有限公司;
- 發明人卜琰;劉軍;魏兵;張旭;
- 地址310030 浙江省杭州市西湖區西湖科技園區西園七路6號
- 申請號CN201520066779.7
- 申請時間2015年01月30日
- 申請公布號CN204470917U
- 申請公布時間2015年07月15日
- 分類號B23P19/00(2006.01)I;
