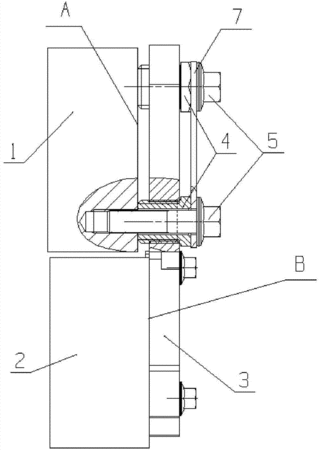

摘要：本實用新型公開了一種安裝墊板，其用于調節在第一安裝面和第二安裝面上的零件安裝，其中第一安裝面高于第二安裝面，該安裝墊板包括：調節板，其上表面具有安裝零件的安裝位置，調節板具有能夠橫跨在第一安裝面和第二安裝面上的第一端和第二端，第一端的底面用來與第一安裝面貼合固定在一起，第二端的邊緣處至少設有兩個貫通的螺紋孔；至少兩個調節螺套，其具有外螺紋和內螺紋孔，外螺紋與螺紋孔配合，調節螺套擰在螺紋孔內時調節螺套的前端抵接在第二安裝面上；至少兩個鎖緊螺柱，其與內螺紋孔配合，鎖緊螺柱將調節螺套鎖緊在第二安裝面上；以及防轉墊片。該墊板具有可調節結構，可以對不同的安裝平面實現共面安裝，適應性強。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人李少明;陳鎮培;王丹;劉時國;蔣一丹;唐生態;蔣婷;鐘秀俊;任勇杰;丘道龍;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201420768197.9
- 申請時間2014年12月08日
- 申請公布號CN204248349U
- 申請公布時間2015年04月08日
- 分類號B23P19/00(2006.01)I;
