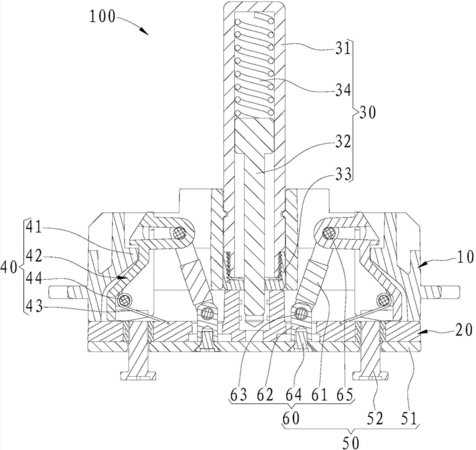

摘要：本實用新型適用于LED顯示設備領域，提供了一種拼接式LED屏及其頂出裝置，該頂出裝置包括支撐座、推頂座、伸縮機構、鎖定機構和解鎖機構；鎖定機構包括設置于支撐座上的卡塊、掛鉤和彈性件，掛鉤樞接于推頂座上；解鎖機構包括用于拉動掛鉤脫離卡塊的拉鉤組件和磁吸板，磁吸板滑動安裝于推頂座上，磁吸板與拉鉤組件相連。通過鎖定機構來將推頂座鎖定在支撐座上，可以通過磁鐵來吸附磁吸板來拉動拉鉤組件移動，帶動鎖定機構的掛鉤移動，從而將推頂座從支撐座上解鎖，使推頂座可以沿伸縮機構移動，當該頂出裝置安裝在拼接式LED屏的支撐架上后，可以頂出其前方的LED顯示模組，方便從前取出LED顯示模組。
- 專利類型實用新型
- 申請人深圳市奧拓電子股份有限公司;
- 發明人凡小飛;何進龍;劉玲;吳振志;沈毅;吳涵渠;
- 地址518000 廣東省深圳市南山區高新技術產業園南園T2棟A6-B
- 申請號CN201420832500.7
- 申請時間2014年12月24日
- 申請公布號CN204437621U
- 申請公布時間2015年07月01日
- 分類號F16M11/26(2006.01)I;G09F9/33(2006.01)I;
