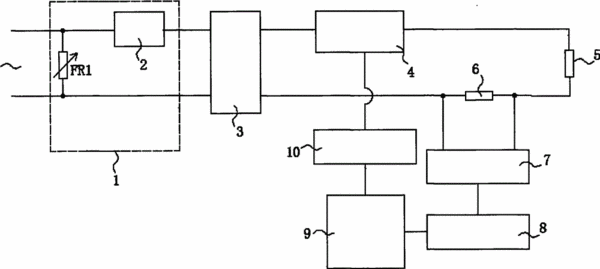

摘要：本實用新型涉及速熱開水器技術領域，特別是一種變頻速熱開水器，包括設置在加熱容器內的加熱器，所述加熱器通過全橋整流單元與交流電源形成加熱回路，所述加熱回路中串聯變頻單元和電流采樣電阻，所述電流采樣電阻采樣的電流與濾波放大單元輸入端相連接，所述濾波放大單元輸出端與A/D轉換單元輸入端相連接，所述A/D轉換單元輸出端與微控制器相連接，所述微控制器通過PWM輸出調制單元與變頻單元相連接。采用上述結構后，通過電流采樣電阻采樣電路中的電流，微控制器根據電流大小輸出控制信號給變頻單元，變頻單元輸出給加熱器相應的頻率，從而實現變頻加熱，本實用新型變頻控制效果好，能耗少。
- 專利類型實用新型
- 申請人北京凈道科技有限公司;
- 發明人呂偉棟;耿曉鋒;許妍妍;
- 地址100073 北京市豐臺區萬泉寺357號
- 申請號CN201520049192.5
- 申請時間2015年01月23日
- 申請公布號CN204421376U
- 申請公布時間2015年06月24日
- 分類號F24H9/20(2006.01)I;
