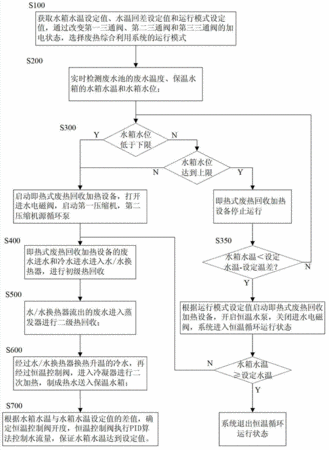

摘要:廢熱綜合利用系統出水恒溫控制方法及其控制裝置,涉及一種利用熱泵的流體加熱器及其控制方法,尤其涉及用于廢熱綜合利用系統的單片機恒溫流量控制裝置,包括用于存儲和執行控制程序的單片機控制單元,設置在保溫水箱中的傳感元件,連接到水/水換熱器的冷水入口的進水電磁閥,連接在冷凝器進水口的恒溫控制閥;單片機控制單元的輸入信號端連接到所述的傳感元件,根據傳感元件檢測到的水箱水位和水箱溫度產生控制信號,傳送到進水電磁閥、恒溫控制閥、熱源循環泵和恒溫循環泵的控制輸入端;根據水箱水溫、廢水溫度、設定水溫之間的關系,通過恒溫控制閥執行PID算法,控制恒溫控制閥的開度,調節水流量,從而在廢水溫度波動時保證水箱水溫保持恒定。
- 專利類型發明專利
- 申請人江蘇天舒電器有限公司;
- 發明人王穎;王玉軍;楊奕;劉軍;許春林;李鯤;
- 地址226010 江蘇省南通市開發區光機電工業園區標準E型廠房1號樓
- 申請號CN201310299701.5
- 申請時間2013年07月16日
- 申請公布號CN103335408B
- 申請公布時間2015年08月26日
- 分類號F24H9/20(2006.01)I;
