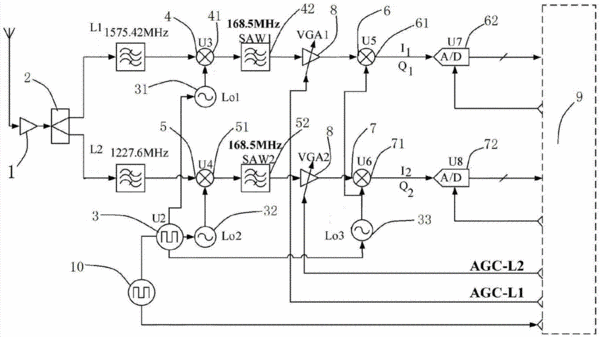

摘要：本實用新型公開了一種GPS衛星信號轉基帶信號的電路結構，所述GPS衛星信號轉基帶信號的電路結構中的放大電路通過功分電路分別與第一變頻電路和第二變頻電路相連，第一變頻電路通過AGC放大電路與第一信號轉換電路相連，第二變頻電路通過AGC放大電路與第二信號轉換電路相連，第一信號轉換電路和第二信號轉換電路分別與基帶信號處理電路相連，本振信號產生電路分別與第一變頻電路、第二變頻電路、第一信號轉換電路和第二信號轉換電路相連，AGC放大電路與基帶信號處理電路相連。本實用新型提供的GPS衛星信號轉基帶信號的電路結構，使得現有技術中的信道信號的互相串擾問題得到了有效解決，提高了系統的信噪比，電路結構簡單實用，使用過程方便快捷，工作性能穩定可靠。
- 專利類型實用新型
- 申請人上海華測導航技術股份有限公司;
- 發明人王超;張沛堯;劉強;邱瑯;
- 地址201702 上海市青浦區徐涇鎮高涇路599號C座2層
- 申請號CN201420872046.8
- 申請時間2014年12月26日
- 申請公布號CN204405842U
- 申請公布時間2015年06月17日
- 分類號G01S19/35(2010.01)I;
