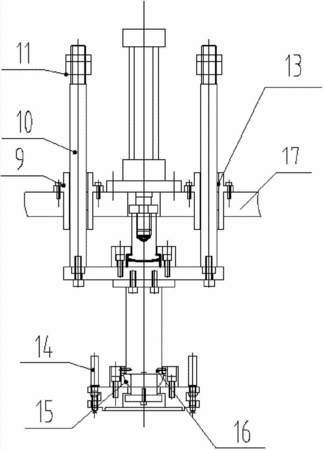

摘要：本實用新型公開了一種發動機缸套的凸出高度的檢測工裝，包括：支架，其上側設有油缸，油缸具有油缸接頭，油缸接頭伸出至支架的下側；測量桿，其上端通過連接法蘭與油缸接頭連接；以及測量座，其底端具有與待檢測的發動機缸套的上端面配合的測量面，測量面的圓周位置上安裝有至少三個位移傳感器，測量座通過關節軸承與測量桿的下端聯接，測量面抵接在發動機缸套的上端面時位移傳感器輸出發動機缸套的凸出高度值。該工裝可直接對發動機缸套的凸出高度進行檢測，檢測精度高。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人梁業;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201520101025.0
- 申請時間2015年02月12日
- 申請公布號CN204405041U
- 申請公布時間2015年06月17日
- 分類號G01B21/02(2006.01)I;
