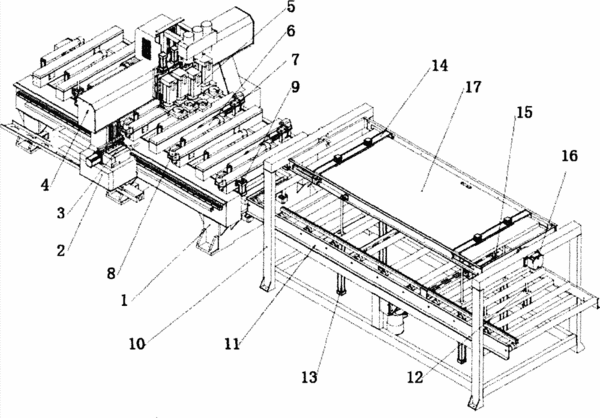

摘要：本實用新型公開了一種智能門數控加工機床，所述定位調節夾持氣缸和定位夾持氣缸分別安裝在可升降滾筒輸送臺的兩端，且固定在焊接一體上下架的兩側邊，所述前定位伸縮氣缸設置在焊接一體上下架與輸送滾筒線相連的一端，所述工件翻轉機構支架通過輸送滾筒線與焊接一體上下架相連接，所述工件舉拖氣缸支撐在輸送滾筒線的下方，所述工件翻轉機構設置在工件模擬臺的一端，所述旋轉驅動機構安裝在工件翻轉機構支架的一端的中間位置處，且與工件模擬臺相連接。本實用新型在普通三工位的基礎上增加了2個工位，變為了五軸三聯動。在傳統機器X/Y/Z三軸基礎上又添加了X與Y軸部分，共含有2個X軸1個Y軸2個Z軸。智能翻轉，完成正反兩面加工。
- 專利類型實用新型
- 申請人北京金雕振興科技有限公司;
- 發明人劉振;
- 地址102208 北京市昌平區回龍觀鎮龍騰苑六區39號樓5號
- 申請號CN201520043730.X
- 申請時間2015年01月22日
- 申請公布號CN204397340U
- 申請公布時間2015年06月17日
- 分類號B23P23/00(2006.01)I;B23Q7/00(2006.01)I;
