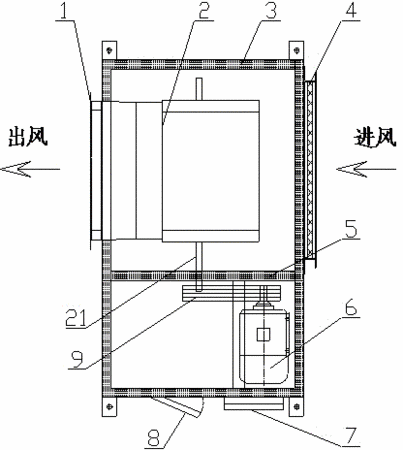

摘要：本實用新型涉及一種新型通風排煙多用風機箱，包括箱體、風機和電機，其特征在于：所述的箱體內部設有隔離板，隔離板端部分別與箱體內壁連接，所述的風機和電機分別設置在箱體內的隔離板兩側，所述的箱體上還設有與風機對應的進風口和出風口、及與電機對應的散熱窗和檢修門，所述的電機的輸出端通過皮帶輪傳動機構與所述的風機的輸入轉軸連接，所述的風機的輸入轉軸穿過所述的隔離板設置；本實用新型的有益效果是：箱體內的電機和風機隔離設置，通風與排煙兩用，滿足消防排煙及防火要求，便于皮帶和電機檢修，各種進出風角度調節靈活，通用性強，設計更為合理高效，便于實現標準化生產。
- 專利類型實用新型
- 申請人山東格瑞德集團有限公司;
- 發明人馬德杰;張剛;張連秀;徐紅艷;
- 地址253000 山東省德州市天衢工業園格瑞德路6號
- 申請號CN201420862472.3
- 申請時間2014年12月31日
- 申請公布號CN204386920U
- 申請公布時間2015年06月10日
- 分類號F04D25/08(2006.01)I;F04D29/40(2006.01)I;F04D29/58(2006.01)I;F04D29/02(2006.01)I;
