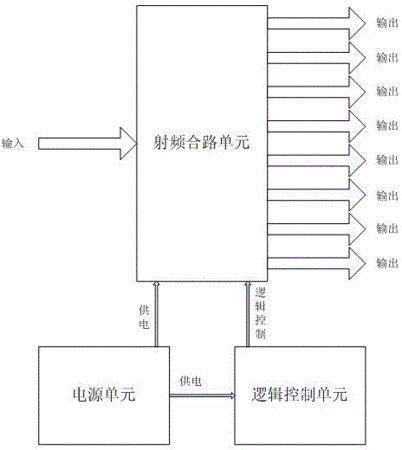

摘要：本實用新型公開了一種8合1射頻測試裝置。包括：射頻合路單元，該單元連接射頻輸入和輸出，并和邏輯控制單元相連，通過邏輯單元的控制將一路射頻通路其中一路開啟，其他通路關閉；邏輯控制單元，該單元和射頻合路單元以及外部的監控板（現有裝置）相連，主要是控制射頻通路的開關；電源單元，主要是給上述兩個單元提供直流電壓。該實用新型和監控板配合使用可以自動測試多路的射頻單元，避免了在測試過程中不斷的換線，減少了儀器的使用量，提高了多路射頻單元的測試效率，減少了多路射頻單元的測試成本和測試時間。此外該實用新型還具有通用性強，架構實現簡單，資源少、成本低的特點。
- 專利類型實用新型
- 申請人武漢虹信通信技術有限責任公司;
- 發明人張國強;羅偉;胡愷珣;張雪;李德明;高金萍;
- 地址430073 湖北省武漢市東湖高新技術開發區東信路5號
- 申請號CN201520086072.2
- 申請時間2015年02月06日
- 申請公布號CN204376921U
- 申請公布時間2015年06月03日
- 分類號H04B17/309(2015.01)I;
