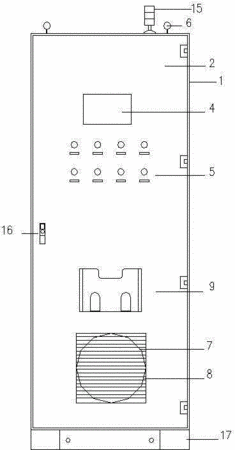

摘要：本實用新型公開了一種壓縮機控制柜，包括柜體，所述柜體設有前門和后門，其中前門面板外側上安裝有觸摸屏和按鈕，所述柜體上方安裝有聲光報警器，所述柜體內安裝有PLC、斷路器、接觸器、繼電器和傳感器；所述斷路器通過線路分別與PLC和接觸器相連，所述接觸器通過線路與壓縮機相連；所述PLC與接觸器之間通過線路連接有繼電器；所述繼電器通過線路與聲光報警器相連；所述PLC還通過線路分別與傳感器、觸摸屏、按鈕和壓縮機相連。本實用新型的一種壓縮機控制柜由于具有PLC控制系統和人機交互系統，可智能控制壓縮機的啟停及實時顯示壓縮機及PLC的狀態，且具有設計簡單、設備可靠、方便操作及可實時監測壓縮機的運行狀態等特點。
- 專利類型實用新型
- 申請人杭州余杭永偉電器有限公司;
- 發明人郎杰;曹國泉;戚德祥;鄭永飛;
- 地址311121 浙江省杭州市余杭區余杭鎮余昌路20號
- 申請號CN201420747680.9
- 申請時間2014年12月02日
- 申請公布號CN204357678U
- 申請公布時間2015年05月27日
- 分類號F04B49/06(2006.01)I;F04B49/10(2006.01)I;
