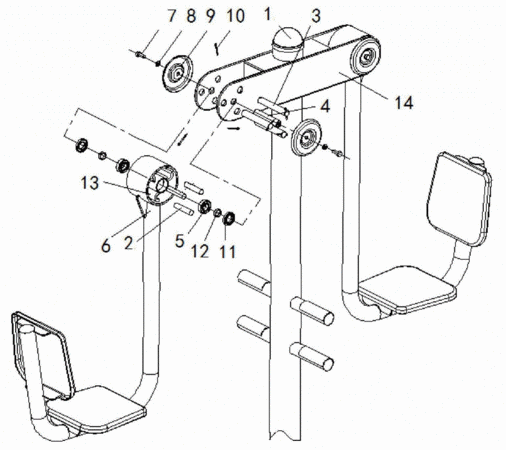

摘要：一種四軸三位限制裝置，屬于文教體育用品制造業技術領域。立柱連接大耳板，大耳板的一端為U型板結構；U型板結構的兩側板上有中心孔和分布的3個外孔，中心孔連接主軸；分布的3個外孔分別連接限制軸，主軸的一端通過第一六角頭螺栓、第一彈簧墊圈、第一護罩和第一開口銷固定在大耳板的一側板上，搖擺座椅部分頂端連接套管；套管中分別連接3個分布的限制管；3個分布的限制管連接軸承套管；限制管為大半圓形，軸承套管連接軸承；主軸通過防水圈、擋圈連接軸承；限制管連接限制棒；限制軸安置在套管內并與限制棒的外圓周接觸。本實用新型用于坐蹬器、蹺蹺板類大負載器材的限制裝置從整體上提升了坐蹬器、蹺蹺板等器材的使用壽命和運動安全。
- 專利類型實用新型
- 申請人北京奧康達體育用品有限公司;
- 發明人魏成先;魏成生;昝進坤;劉瑞軍;陳子凱;
- 地址101407 北京市懷柔區雁棲經濟開發區雁棲北三街16號
- 申請號CN201420867875.7
- 申請時間2014年12月31日
- 申請公布號CN204352469U
- 申請公布時間2015年05月27日
- 分類號A63B23/04(2006.01)I;A63B21/068(2006.01)I;
