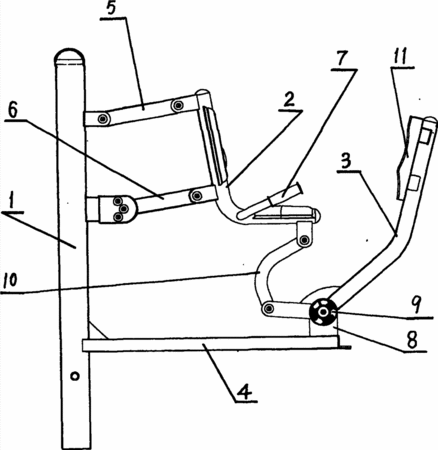

摘要：本實用新型公開了一種蹬力訓練器，其包括有：立柱(1)、坐架(2)、蹬臂(3)、支撐桿(4)，支撐桿(4)與立柱(1)垂直并固定聯接，蹬臂(3)上端聯接有踏板(11)，其特征在于：坐架(2)的后側上端、下部分別通過上連桿(5)、中連桿(6)與立柱(1)活動聯接，坐架(2)的兩側裝設有把手(7)；在支撐桿(4)的外端聯接有“U”型架(8)，蹬臂(3)下部通過轉套(9)活動聯接于“U”型架(8)上；坐架(2)的底部前端活動聯接有彎曲形的下連桿(10)，下連桿(10)與蹬臂(3)活動聯接。本實用新型蹬臂的轉軸點在座位下方，克服了剪切、擠壓給人造成的危害，確保使用者及他人的安全。本實用新型結構緊湊、合理，使用舒適。立柱的減短，減少了立柱材料使用，降低了生產成本。
- 專利類型實用新型
- 申請人滄州鑫龍教學設備制造有限公司;
- 發明人房立均;張秀鳳;
- 地址061300 河北省滄州市鹽山縣馬村工業區
- 申請號CN201220542791.7
- 申請時間2012年10月04日
- 申請公布號CN202876239U
- 申請公布時間2013年04月17日
- 分類號A63B23/04(2006.01)I;
