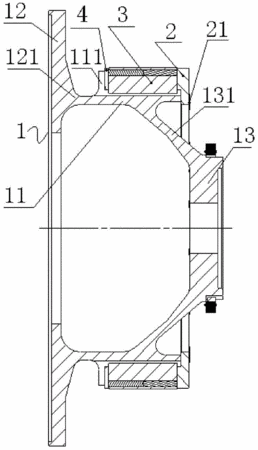

摘要：本實用新型公開了一種ISG的轉子支架，該轉子支架包括：支架本體，其包括：轉子安裝部，其位于支架本體的中間位置，轉子安裝部的一端凸出有擋邊，轉子安裝部的另一端為自由端，ISG電機的轉子能夠套裝在轉子安裝部上，擋邊用來對ISG電機的轉子的一端進行限位；飛輪部，其位于支架本體的一側，飛輪部的根部與轉子安裝部的一端的外側連接；以及安裝部，其位于支架本體的另一側，安裝部的一端與轉子安裝部的另一端的內側連接，安裝部的另一端用來與發動機的曲軸連接；以及轉子壓板，其固定在自由端，轉子壓板用來將ISG電機的轉子壓緊。該轉子支架使得飛輪的軸向長度可以做到最短，零件減小，成本降低，取消了螺栓聯接等環節，提高可靠性。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人吳苾曜;安艷霞;卓斌;馮靜;梁鋒;毛正松;歐陽石坤;謝波;余大中;王東棟;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201520101040.5
- 申請時間2015年02月12日
- 申請公布號CN204349628U
- 申請公布時間2015年05月20日
- 分類號H02K1/28(2006.01)I;
