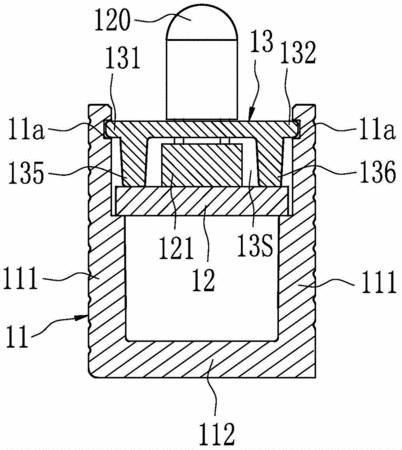

摘要：一種燈條模組，包括：一縱向延伸的型材框，型材框包括兩相面對的腿板及連接兩腿板的連接部，在每個腿板的內側形成有一擋止部及一卡槽；一縱向延伸的燈板，燈板上設置有多個LED燈及多個電子元器件；至少兩個固定件；每個固定件包括基板、由基板的相對兩端部朝同一側凸伸的兩壓腳以及兩端部的外沿超出對應的壓腳而形成的卡合部；兩壓腳相面對，兩卡合部一一對應地卡合在兩腿板的卡槽中，燈板的一側的邊部與每個固定件的壓腳相抵，另一側的邊部與兩腿板的擋止部相抵，兩壓腳及基板間形成一避讓空間。本實用新型的燈條模組在用固定件將燈板與型材框相固定時不占用電子元器件的安裝空間，同時還使得固定件的拆除和安裝都極為簡單。
- 專利類型實用新型
- 申請人深圳市奧拓電子股份有限公司;
- 發明人徐志權;何進龍;劉玲;李選中;吳涵渠;
- 地址518000 廣東省深圳市南山區高新技術產業園南園T2棟A6-B
- 申請號CN201420784409.2
- 申請時間2014年12月11日
- 申請公布號CN204328608U
- 申請公布時間2015年05月13日
- 分類號F21S4/00(2006.01)I;F21V17/10(2006.01)I;F21V19/00(2006.01)I;F21V23/06(2006.01)I;F21Y101/02(2006.01)N;
