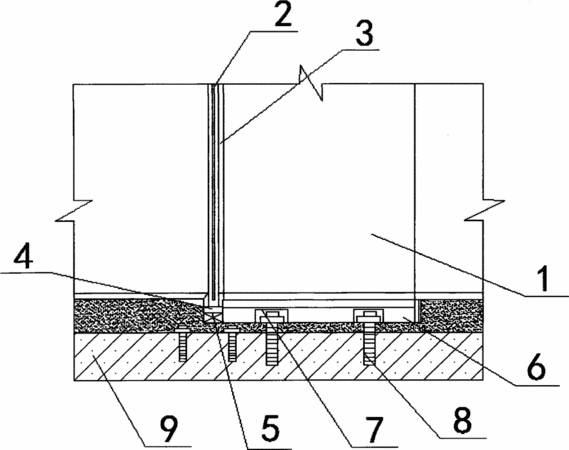

摘要：一種玻璃肋支撐結構，至少包括玻璃肋、中心玻璃面板、結構膠、膠墊、槽鋼、角鋼、硬塑料墊塊、膨脹螺栓、邊框、玻璃吊夾、密封膠、鋁框和玻璃墊片；所述玻璃肋設置在中心玻璃面板右側，并且玻璃肋和中心玻璃面板之間通過結構膠緊密連接；所述硬塑料墊塊設置在中心玻璃面板正下方，并且硬塑料墊塊穿過膠墊嵌入到硬塑料墊塊內部；所述槽鋼上下分別設置有硬塑料墊塊和角鋼；所述角鋼通過膨脹螺栓固定在邊框上；所述玻璃吊夾對稱設置在鋁框兩側，并且在玻璃吊夾與鋁框之間設置有密封膠；所述玻璃墊片設置在鋁框正下方，并且與密封圈緊密連接；該結構簡單，靈活性強，承載壓力大，實用性強，易于推廣使用。
- 專利類型實用新型
- 申請人北京建筑大學;
- 發明人曾志強;
- 地址100044 北京市西城區展覽館路1號
- 申請號CN201420791610.3
- 申請時間2014年12月16日
- 申請公布號CN204326331U
- 申請公布時間2015年05月13日
- 分類號E04B2/88(2006.01)I;
