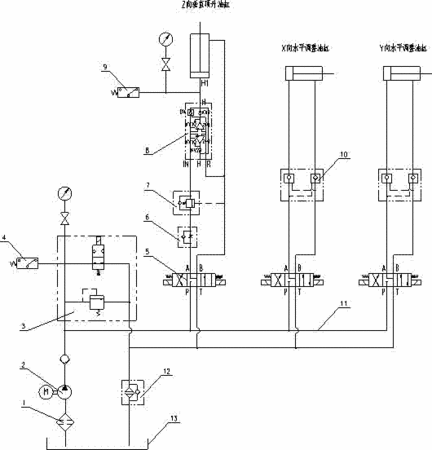

摘要:一種三維調整機液壓控制系統,該液壓控制系統的Z向垂直頂升回路中還設置了由一個增壓器(8)和一個超高壓繼電器(9)組成的增壓系統,所述的增壓器(8)具有一個IN口、一個R口和2個H口,Z向垂直頂升油缸的無桿腔的進油經增壓器(8)的IN口流入,H口流出進入無桿腔的H1口執行頂舉工作,Z向垂直頂升油缸的有桿腔接在增壓器(8)的R口與回油管路上,超高壓繼電器(9)并聯在H口與H1口之間,起過載保護作用;該液壓控制系統的X向和Y向兩條水平調整平移回路上還設置了雙向液壓鎖(10),使得X向或Y向水平調整油缸在停止供油后,在工作載荷的作用下能長時間地保持在固定的位置。
- 專利類型實用新型
- 申請人湖北華舟重工應急裝備股份有限公司;
- 發明人黃淑英;黃正秋;盧康;
- 地址430223 湖北省武漢市江夏區陽光大道5號
- 申請號CN201320646417.6
- 申請時間2013年10月21日
- 申請公布號CN203627352U
- 申請公布時間2014年06月04日
- 分類號F15B11/00(2006.01)I;F15B3/00(2006.01)I;
