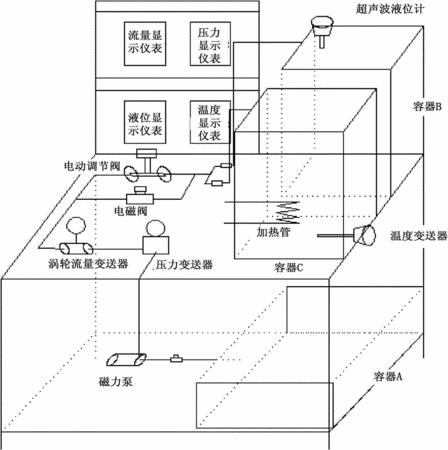

摘要：本實用新型公開了一種自動化過程控制的教學實驗臺，包括操作臺，所述操作臺設有顯示儀表部件、電氣控制部件、執行與采集控制部件、介質容器以及人機交互界面部件；所述顯示儀表部件包括流量顯示儀表、壓力顯示儀表、溫度顯示儀表和液位顯示儀表；所述執行與采集控制部件包括電磁閥、電動調節閥、磁力泵、渦輪流量變送器、壓力變送器、溫度變送器和超聲波液位變送器；所述電氣控制部件包括變頻器、可編程控制器PLC；所述介質容器包括容器A、容器B和容器C，所述容器B、容器C設于容器A的上方。本實用新型簡單直觀的人機交互界面更方便學生操作，同時可直觀顯示控制過程和效果，具有結構簡單、操作方便、造價低等優點。
- 專利類型實用新型
- 申請人蘇州邁創信息技術有限公司;
- 發明人周皓;張宏杰;周軍;王剛;馮廣周;陳榮;
- 地址215400 江蘇省蘇州市太倉市科教新城健雄路1號
- 申請號CN201420657397.7
- 申請時間2014年11月05日
- 申請公布號CN204242434U
- 申請公布時間2015年04月01日
- 分類號G09B9/00(2006.01)I;G05B19/05(2006.01)I;
