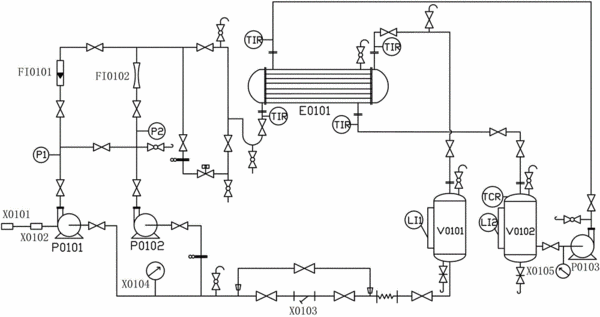

摘要：本實用新型公開了一種多功能管路拆裝實訓裝置，包括MCGS計算機控制系統，循環管路中第一離心泵、壓力表P1和轉子流量計，及其與之并聯的第二離心泵、壓力表P2和文丘里流量計；該并聯管路連接至列管式換熱器的管程入口，該中間管路上并聯一有電動調節閥的支路；換熱器管程出口通過冷流體罐和Y形過濾器連接至第一、第二離心泵的進水口；列管式換熱器的殼程出口至殼程入口之間的管路上連接有熱流體罐和第三離心泵；第一離心泵設有變頻器和功率表；第一離心泵和第三離心泵的進水口端的管路上均設有真空表；還包括溫度、壓力測點、冷、熱流體量擾動點及水壓擾動點。本實用新型適用范圍較廣、自動化程度較高的多功能管路拆裝實訓裝置。
- 專利類型實用新型
- 申請人天津津大萊博科技有限公司;
- 發明人馬駿;張賽丹;祝秀;楊翠娜;
- 地址300072 天津市南開區衛津路92號天津大學北五村20-6-306
- 申請號CN201220371923.4
- 申請時間2012年07月30日
- 申請公布號CN202677658U
- 申請公布時間2013年01月16日
- 分類號G09B9/00(2006.01)I;G09B25/02(2006.01)I;
