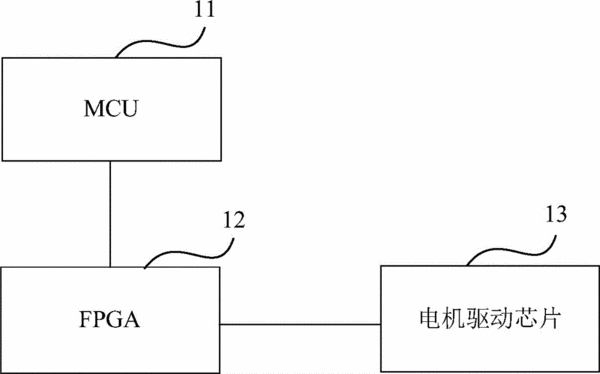

摘要：本實用新型提供一種激光投影機硬件控制系統，包括：單片微型計算機MCU，用于發送或接收命令；現場可編程門陣列FPGA，與所述MCU相耦接，用于根據接收的命令進行算法運算；電機驅動芯片，與所述FPGA相耦接，用于驅動電機。本實用新型使用MCU和FPGA的混合系統，解決了實時性與精度的雙重問題。在系統中MCU做為主器件僅僅用來傳遞發送命令，很好的利用了MCU控制能力強的優勢，而算法則全部交由FPGA來負責，FPGA有著精確的時鐘線，可以輸出任意頻率，任意占空比的方波，非常適合對風扇的控制；而對于鏡頭控制方面通過和相應的電機驅動芯片相配合，完全可以達到像素級的移動，同時FPGA并行處理的設計理念對解決大數據量，復雜算法有著特殊的優勢。
- 專利類型實用新型
- 申請人深圳市帥映科技有限公司;
- 發明人張賀;
- 地址518057 廣東省深圳市深圳市南山區高新區北區北環大道北松坪山路1號源興科技大廈1506室
- 申請號CN201420645723.2
- 申請時間2014年10月31日
- 申請公布號CN204215219U
- 申請公布時間2015年03月18日
- 分類號G05B19/05(2006.01)I;
