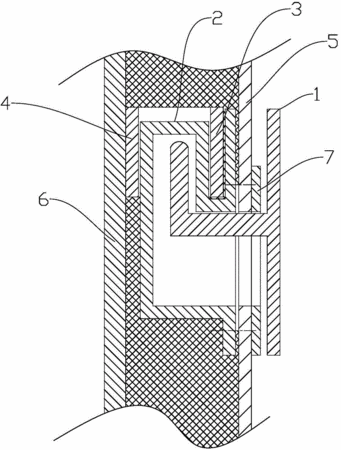

摘要：太陽能熱水器水箱壁掛連接結構，其特征是：包括掛板，掛板的下邊緣開有兩條用于掛在膨脹螺栓上的掛槽，掛板的前表面設置有兩個向上翻折延伸的鉤部；還包括一內嵌在水箱外皮和內膽之間的掛盒、固定在內膽外表面的卡口；卡口為上下方向的筒狀，所述掛盒的上部設置有卡裝在所述卡口內的插接部，插接部中空設置有可容納所述掛板的鉤部的內腔，且插接部的內腔與掛盒的內腔頂端連通，掛盒后表面上設置有供掛板的鉤部伸入到插接部內腔中的盒口；水箱的外皮上也設置與掛盒的盒口相對應的掛孔，且水箱外皮的外表面上在所述掛孔的周圍固裝一圈封邊。該種連接結構使得水箱掛裝更安全可靠，可延長水箱的使用壽命，且水箱安裝拆卸都很方便。
- 專利類型實用新型
- 申請人山東桑樂太陽能有限公司;
- 發明人王斌;孫藝霞;韓敬俊;高立峰;何茂濤;
- 地址250014 山東省濟南市歷下區科院路19號
- 申請號CN201420645605.1
- 申請時間2014年10月31日
- 申請公布號CN204202228U
- 申請公布時間2015年03月11日
- 分類號F24J2/52(2006.01)I;F24J2/46(2006.01)I;
