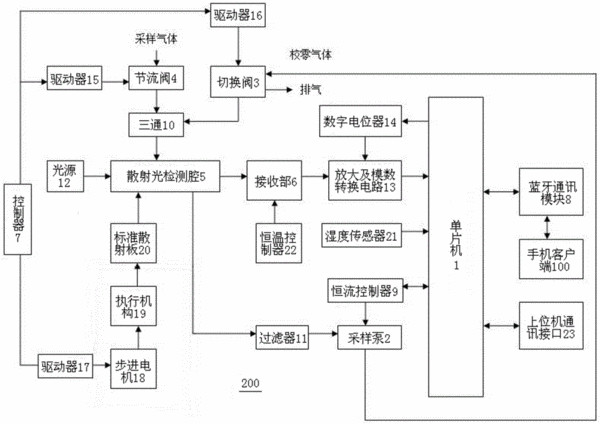

摘要：本實用新型涉及一種手機控制型粉塵傳感器監測系統，其包括通過藍牙模塊連接的手機客戶端和粉塵儀本體，粉塵儀本體包括單片機、采樣泵、切換閥和節流閥、散射光檢測腔、接收部和控制器；單片機通過恒流控制器與采樣泵電連接，采樣泵的出口與切換閥的入口連接，切換閥和節流閥的出口依次經三通、散射光檢測腔和過濾器與采樣泵的入口連接；散射光檢測腔的一側設置有光源，接收部設置在另一側；接收部經放大及模數轉換電路連接單片機，單片機再經數字電位器連接放大及模數轉換電路；控制器通過三個驅動器分別連接節流閥、切換閥和步進電機，步進電機順序連接執行機構和標準散射板。本實用新型能進行零點校準及測量校準，可以有效消除濕度干擾、溫度影響、零點漂移以及系統誤差，提高粉塵傳感器的穩定性和可靠性。
- 專利類型實用新型
- 申請人北京綠林創新數碼科技有限公司;
- 發明人朱蕓德;張晶;畢昕;張方翰;朱一川;
- 地址100088 北京市海淀區花園路甲13號院7號樓庚坊國際大廈
- 申請號CN201420483192.1
- 申請時間2014年08月26日
- 申請公布號CN204154607U
- 申請公布時間2015年02月11日
- 分類號G01N15/06(2006.01)I;G08C17/02(2006.01)I;H04L29/08(2006.01)I;G01N35/00(2006.01)I;
