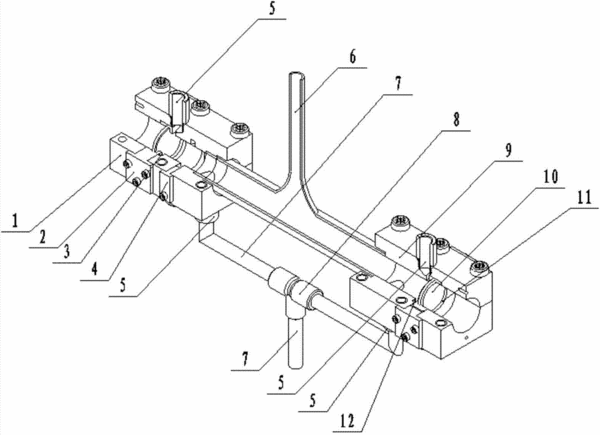

摘要:本實用新型屬于環保檢測領域,涉及一種高原負壓柴油發動機尾氣排放檢測儀的負壓氣室,包括左接頭、右接頭、鋁管、PU氣管、直通接頭、Y型接頭。外部氣泵形成負壓,通過接頭氣管分別與左接頭、右接頭相連接,左接頭和右接頭之間與鋁管相連,使鋁管內形成負壓,吸引待檢測的柴油發動機尾氣氣體。左接頭和右接頭包括可拆卸插片、圓鏡片、圓鏡片壓環、氣簾槽,可拆卸插片安裝在左接頭和右接頭內部,氣簾槽位于左接頭和右接頭內部的頂端,與直通接頭所在螺紋孔貫通,與插片相切。氣簾槽內的清潔氣體可以有效的減緩檢測氣體污染圓玻璃。本實用新型負壓氣室中左接頭和右接頭的氣體采樣氣路封閉設計結構,使此檢測儀在負壓40Kpa條件下正常工作。
- 專利類型實用新型
- 申請人天津市圣威科技發展有限公司;
- 發明人汪偉;王文安;
- 地址300000 天津市紅橋區小辛莊大街25號
- 申請號CN201420292323.8
- 申請時間2014年06月04日
- 申請公布號CN203894140U
- 申請公布時間2014年10月22日
- 分類號G01N15/06(2006.01)I;G01N21/31(2006.01)I;
