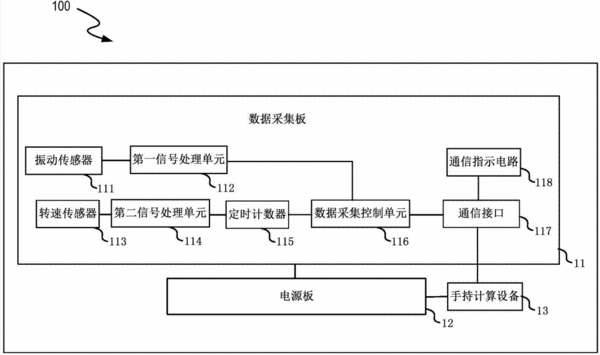

摘要：本實用新型提供了一種振動分析故障診斷儀，該振動分析故障診斷儀包括：數據采集板、電源板、手持計算設備；其中，所述數據采集板包括：振動傳感器、與所述振動傳感器電連接的第一信號處理單元，轉速傳感器、與所述轉速傳感器電連接的第二信號處理單元、與所述第二信號處理單元電連接的定時計數器，與所述第一信號處理單元和所述定時計數器均電連接的數據采集控制單元，與所述數據采集控制單元電連接的通信接口，所述手持計算設備與所述通信接口通信連接，所述電源板與所述手持計算設備和所述數據采集板均電連接。本實用新型實施例可以進行現場數據分析、設備狀態的監測與故障診斷，實現了對設備的現場監測。
- 專利類型實用新型
- 申請人北京時代龍城科技有限責任公司;
- 發明人王執軍;
- 地址100089 北京市海淀區長春橋路5號10號樓12層1507（住宅）
- 申請號CN201420581519.9
- 申請時間2014年10月09日
- 申請公布號CN204085831U
- 申請公布時間2015年01月07日
- 分類號G01M7/02(2006.01)I;
