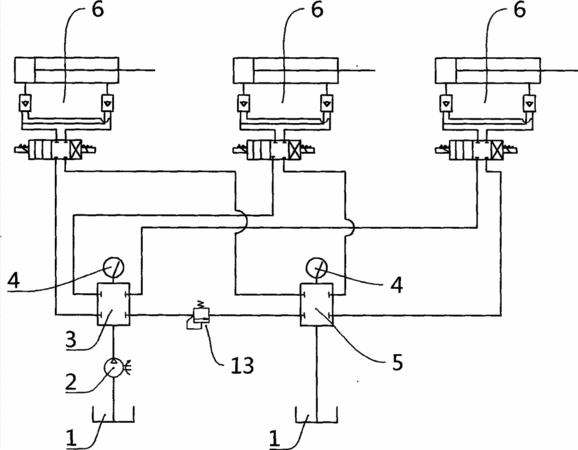

摘要：本實用新型涉及一種教學儀器，尤其涉及一種挖掘機實訓臺的透明油路控制系統，包括油箱、連接于油箱的齒輪泵及驅動挖掘機實訓臺的大臂、小臂、斗鏟工作的三組油缸驅動系統，三組油缸驅動系統中的進油口均通過進油多通與齒輪泵相連，三組油缸驅動系統中的回油口均通過回油多通與油箱相連；所述進油多通和回油多通上均連接壓力表；所述的進油多通通過溢流閥與回油多通相連。本實用新型提供了一種設計合理、結構簡單的挖掘機實訓臺的透明油路控制系統，用于控制挖掘機實訓臺模擬真實挖掘機挖臂工作的各種動作，且該透明油路控制系統中設置液壓保護油路。
- 專利類型實用新型
- 申請人溫州貝爾教儀有限公司;
- 發明人呂楚;
- 地址325100 浙江省溫州市永嘉縣橋下鎮上岙工業區
- 申請號CN201420481234.8
- 申請時間2014年08月15日
- 申請公布號CN204025199U
- 申請公布時間2014年12月17日
- 分類號F15B11/08(2006.01)I;G09B25/02(2006.01)I;
