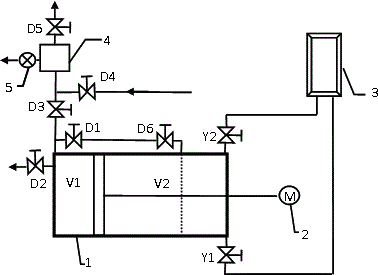

摘要：本實用新型提供了一種適用于油浸電氣設備（變壓器、電抗器等）的在線監測系統中全自動真空脫氣設備。其特征在于：油氣分離氣缸、定量儲氣管、進、出油閥和若干等，油氣分離氣缸通過設有進油閥Y1、出油閥Y2和油浸設備中的油相接，油氣分離氣缸通過電子閥D1將內部的氣體轉移室V1和脫氣室V2相接，油氣分離氣缸通過電子閥D2接通外接大氣，油氣分離氣缸通過電子閥D3接定量儲氣管，定量儲氣管通過電子閥D4接載氣，定量儲氣管出口接電子閥D5，定量儲氣管設真空泵通大氣。本實用新型作為油浸電氣設備中油氣色譜分析和監測前脫氣設備，結構簡單，氣體轉移室和脫氣室共用一個氣缸，降低成本，且提高脫氣的利用率；具有脫氣全自動，油氣分離時間短、性能穩定、成本低、靈敏度高等特點。
- 專利類型實用新型
- 申請人長沙業嘉電子科技有限公司;
- 發明人肖金;代開鑫;其他發明人請求不公開姓名;
- 地址410013 湖南省長沙市岳麓區王家灣瓜瓢山13號
- 申請號CN201420359184.6
- 申請時間2014年07月01日
- 申請公布號CN203971469U
- 申請公布時間2014年12月03日
- 分類號B01D19/02(2006.01)I;
