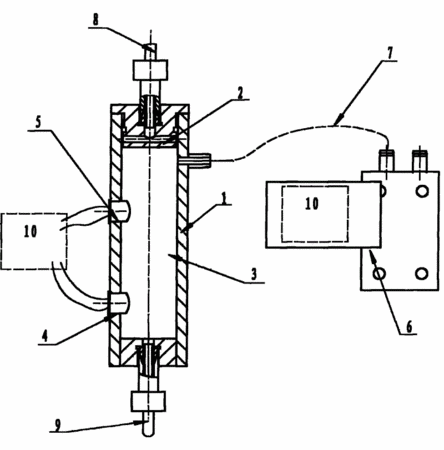

摘要：本實用新型公開了一種全自動流動相氣泡分離裝置，包括有管狀捕捉阱，管狀捕捉阱上端的上蓋內設有流動相液滴入通道；上蓋下端為導流裝置，導流裝置與管狀捕捉阱的周邊具有間隙；流動相液滴入通道的下端開口位于導流裝置外壁上；流動相液滴入通道連接有上輸液管，管狀捕捉阱的下端設有流動相液滴出口并連接有下輸液管；管狀捕捉阱的側壁上分別安裝有上、下液位傳感器，管狀捕捉阱的側壁上設有出氣口并通過管道連接有抽氣保壓泵，上、下液位傳感器通過控制回路與抽氣保壓泵電氣連接。本實用新型實現了流動相液滴在下降過程中可見氣泡和液體的分離；可使流動相液滴沿著管狀捕捉阱的內壁緩慢流下，可以有效防止流動相液滴直接滴向管狀捕捉阱下端的液面。
- 專利類型實用新型
- 申請人安徽皖儀科技股份有限公司;
- 發明人黃文平;張晨光;高蘋;
- 地址230088 安徽省合肥市高新區天達路71號華億科技園B幢皖儀大廈
- 申請號CN201020533610.5
- 申請時間2010年09月15日
- 申請公布號CN201840912U
- 申請公布時間2011年05月25日
- 分類號B01D19/02(2006.01)I;
