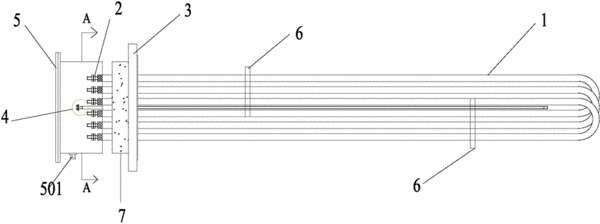

摘要:本實用新型公開了一種安全型電加熱管,包括管體、設置在所述管體內的電阻絲和填充在所述管體內的氧化鎂粉,在所述管體的端部,依次連接有固定法蘭和接線端子,所述管體是由多根同樣大小的U型管繞所述固定法蘭的圓周均勻排列而成,所述固定法蘭和所述接線端子之間設置有隔熱板,所述管體的端部還設置有可拆卸的接線盒,在所述管體的中部設置擾流板。本實用新型所述的安全型電加熱管,U型管呈高度密集式排布、結構緊湊,加熱速度快,表面功率負荷大;隔熱板的設置,可以防止加熱管的端部過熱;可拆卸接線盒避免了可能由于外漏的接線端子及導線漏電而引起安全事故的問題;擾流板可使被加熱介質均勻快速傳熱,同時還起到了固定U型管的作用。
- 專利類型實用新型
- 申請人江蘇中熱機械設備有限公司;
- 發明人史敏;蔡清連;黃波;李丹;陳婷;王晶;周波;張之友;楊彪;喻秋香;潘麗君;
- 地址224000 江蘇省鹽城市鹽都區潘黃鎮仰徐工業園
- 申請號CN201420354174.3
- 申請時間2014年06月27日
- 申請公布號CN203968417U
- 申請公布時間2014年11月26日
- 分類號H05B3/42(2006.01)I;H05B3/02(2006.01)I;
