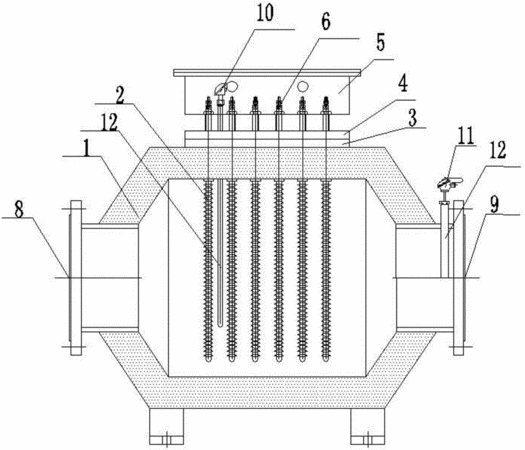

摘要：本實用新型公開了一種風道電加熱器解決的問題：針對現有技術中的風道電加熱器中的加熱元件直接固定在外殼上的，在使用過程中，風機的振動會直接傳遞到加熱元件上，對加熱元件造成影響，造成使用壽命低的技術問題。技術方案如下：包括殼體、不少于一個的加熱元件、隔熱墊、連接鋼板、接線盒和接線柱；殼體內為加熱空腔，殼體的左右兩側分別設有殼體進風口和殼體出風口；殼體進風口與殼體出風口均與加熱空腔相通；殼體的上頂面上設有用于安裝加熱元件的通孔，加熱元件呈矩陣的排列方式設置在前述通孔內；隔熱墊設置在殼體的上頂面上用于密封住通孔；連接鋼板設置在隔熱墊上，加熱元件設置在連接鋼板上；接線柱設置在連接鋼板上用于支撐接線盒，接線柱的頂端位于接線盒內；還包括加熱空腔測溫元件和殼體出風口測溫元件。
- 專利類型實用新型
- 申請人江蘇中熱機械設備有限公司;
- 發明人史敏;黃波;蔡清連;李丹;陳婷;聶茹;周波;楊彪;張星;蔡云亮;繆婷婷;陳倩倩;
- 地址224000 江蘇省鹽城市鹽都區潘黃鎮仰徐工業園
- 申請號CN201420354173.9
- 申請時間2014年06月27日
- 申請公布號CN203964356U
- 申請公布時間2014年11月26日
- 分類號F24H3/04(2006.01)I;F24H9/18(2006.01)I;
