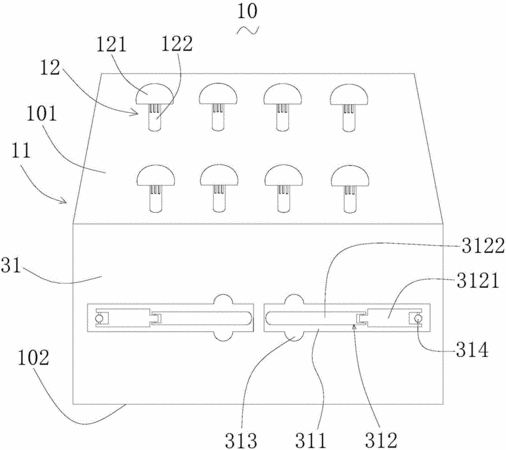

摘要:本實用新型涉及一種無線投影網關,包括長方體的本體,其頂面設置若干防水件;防水件包括圓弧形帽以及具有空腔的筒體;靠近筒體一端開設有多個散熱孔,圓弧形帽固定于筒體一端,其另一端端固定于本體的頂面上,且空腔與本體內部連通;第一側面設置有USB輸入端口,第二側面內凹設置兩容納槽,容納槽中容置并樞接信號棒,其邊沿還開設一對施力槽;第三側面與第四側面分別設置若干具有斜下延伸的散熱槽。設置的防水件能夠避免水滴從散熱孔濺落到本體內部而造成其內部的電氣模塊短路,防水效果較佳。信號棒可樞轉并容置于容納槽內,減小信號棒占用的空間。斜下設置的散熱槽即能防止水滴濺落至本體內部又能夠起到有效的散熱效果。
- 專利類型實用新型
- 申請人廣東廣視通科教設備有限公司;
- 發明人陳志敏;王永紅;陳登貴;
- 地址523000 廣東省東莞市萬江區共聯社區工業區
- 申請號CN201420393606.1
- 申請時間2014年07月16日
- 申請公布號CN203968256U
- 申請公布時間2014年11月26日
- 分類號H04N5/74(2006.01)I;G06F3/14(2006.01)I;H04W88/16(2009.01)I;G06F1/20(2006.01)I;
