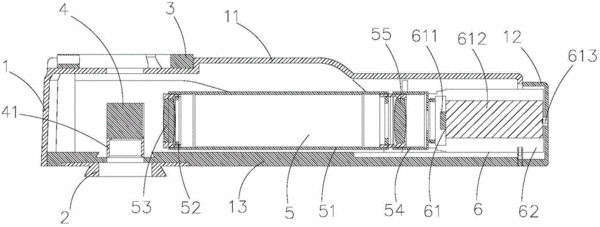

摘要:本實用新型提供了一種數字成像一體化裝置,包括殼體、下轉接頭、上接口、棱鏡、聚焦鏡片筒及圖像采集裝置,所述殼體為中空結構,上接口位于殼體一側的頂端,下轉接頭位于殼體一側的底端并與上接口位置對應,所述棱鏡設置在殼體內且位于下轉接頭與上接口之間,聚焦鏡片筒位于棱鏡的右側,聚焦鏡片筒包括場鏡筒及C接口筒,所述場鏡筒的右端與C接口筒連接,C接口筒的右端與圖像采集裝置連接。本實用新型采用組合光路優化設計,將傳統的雙目觀察通過攝像頭轉換成數字成像,分辨率高、成像同步清晰,成像面照度均勻,成像無色差、清晰、銳利,并且能夠結合配套的專業圖像分析軟件,可實時對樣品成像進行各種精確的分析、測量,適用于檢測、分析的科研性質的用途。
- 專利類型實用新型
- 申請人廣州市明美光電技術有限公司;
- 發明人張春旺;陶成龍;李子忠;李錫桃;
- 地址510000 廣東省廣州市天河區高普路1037號206-208房
- 申請號CN201420384790.3
- 申請時間2014年07月11日
- 申請公布號CN203965721U
- 申請公布時間2014年11月26日
- 分類號G02B21/36(2006.01)I;
