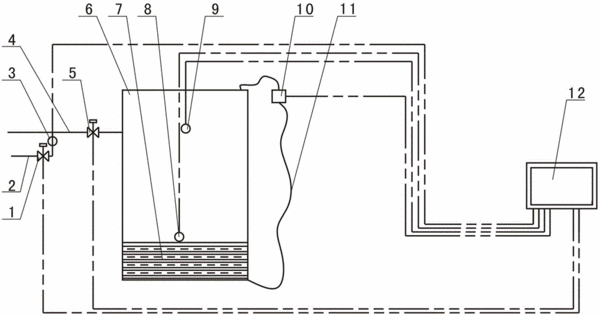

摘要:本實用新型公開了一種基于差壓監測的液氮容器內液位監控系統,包括信號處理器、進液電磁閥和微壓差傳感器,進液電磁閥安裝于進液管上,信號處理器控制進液電磁閥的開關,微壓差傳感器的安裝高度大于液氮容器內液氮所能達到的最大高度,微壓差傳感器的第一壓力輸入端通過氮氣管與液氮容器的底部相通連接,微壓差傳感器的第二壓力輸入端與大氣相通,微壓差傳感器的信號輸出端與信號處理器的液位信號輸入端連接。本實用新型將傳統的基于溫度傳感器如鉑電阻傳感器的液氮液位監控系統改變為基于微壓差傳感器的液氮液位監控系統,液位監測精確度顯著提高,而且結構簡單,安裝方便,對液氮容器內的其它部件如托盤的安裝不會造成任何影響。
- 專利類型實用新型
- 申請人成都盛杰低溫設備有限公司;
- 發明人唐文明;曾卓;
- 地址611130 四川省成都市溫江區海峽兩岸科技園科盛路東段2號
- 申請號CN201420277662.9
- 申請時間2014年05月28日
- 申請公布號CN203930553U
- 申請公布時間2014年11月05日
- 分類號G05D27/02(2006.01)I;
