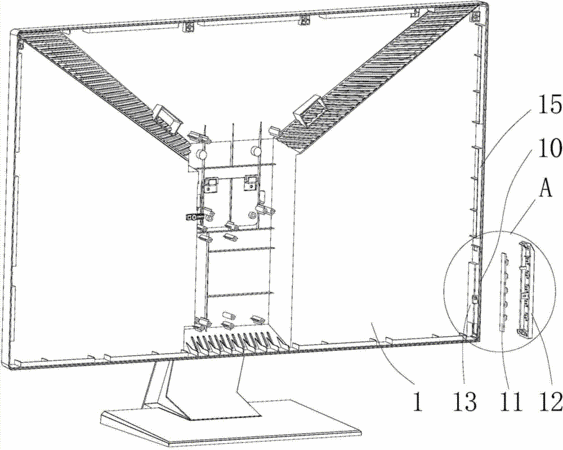

摘要：本實用新型涉及液晶顯示的技術領域，提供了一種液晶顯示設備的外露按鍵結構，其中，液晶顯示設備包括后殼，后殼的側邊設有按鍵部，按鍵部上設有一按鍵PCB板，按鍵部的外側卡接有與按鍵PCB板配合的按鍵蓋，按鍵蓋包括第一板體和由第一板體的周邊朝后殼延伸的側壁，第一板體上開設有與按鍵匹配的按鍵槽。與現有技術對比，本實用新型提供的外露按鍵結構，在后殼的側邊設有按鍵部，在該按鍵部上粘貼有按鍵PCB板，并通過按鍵蓋卡接在按鍵部的外側，從而按鍵蓋蓋合在按鍵PCB板上，這樣，按鍵結構簡單，便于組裝和拆卸，僅需拆下按鍵蓋即可對按鍵進行更換和維修，且設置在后殼的側壁，液晶顯示設備整體的厚度不會產生影響。
- 專利類型實用新型
- 申請人惠科電子（深圳）有限公司;
- 發明人王智勇;楊開順;
- 地址518000 廣東省深圳市寶安區石巖街道水田村民營工業園惠科工業園廠房1、2、3
- 申請號CN201420209248.4
- 申請時間2014年04月25日
- 申請公布號CN203910607U
- 申請公布時間2014年10月29日
- 分類號H01H13/14(2006.01)I;
