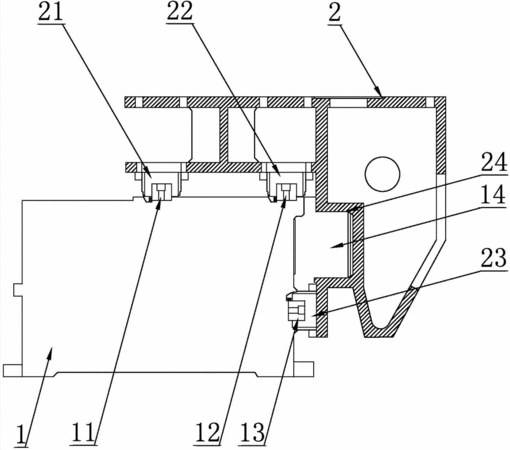

摘要：本實用新型涉及一種導軌連接結構。其目的是為了提供一種結構簡單、成本低、剛度較強、精度較高的機床水平進給導軌副組。本實用新型機床水平進給導軌副組，包括固定件、滑動件。所述固定件的一個表面上設置有兩個平行的導軌；所述滑動件的一個表面上對應設置有兩個平行的導軌滑塊；所述兩個導軌分別與兩個導軌滑塊配合形成兩組導軌副。于固定件的另一個表面還設置有一個異面導軌，所述異面導軌與所述的兩個平行導軌平行；于滑動件的另一個表面還設置有一個異面導軌滑塊，所述異面導軌滑塊與所述兩個平行的導軌滑塊平行；所述異面導軌與所述異面導軌滑塊形成異面導軌副。
- 專利類型實用新型
- 申請人泊頭市精達工量具有限公司;
- 發明人李忠燃;
- 地址062150 河北省滄州市泊頭市車站街郵電大樓東側
- 申請號CN201420278998.7
- 申請時間2014年05月28日
- 申請公布號CN203887528U
- 申請公布時間2014年10月22日
- 分類號B23Q1/01(2006.01)I;
