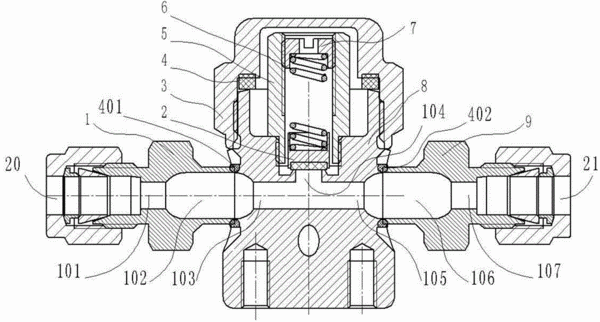

摘要：本實用新型公開了一種適用于氣體控制面板的安全閥的連接裝置，其包括安全調節閥、通氣接頭和排放接頭，該安全調節閥內設置有若干氣道，其上設有通氣接口和排放接口，所述通氣接口和排放接口處于同一水平面上，所述氣道與通氣接口和排放接口連通，形成通氣道連通、安全排放管路和吹掃氣體排放管路，且安全排放管路與吹掃氣體排放管路連通；所述通氣接頭和排放接頭分別與安全調節閥上的通氣接口和排放接口相接；所述通氣接頭和排放接頭分別與氣體供氣管路、安全排放氣體回收管路、氣體吹掃回收管路連通。本裝置將氣體供氣管路、安全泄壓管路、吹掃排放管路有效的集合在一起，實現安全排放回路、氣體導氣回路同在一個平面，而且維護、調整方便。
- 專利類型實用新型
- 申請人捷銳企業（上海）有限公司;
- 發明人王保華;龔如意;
- 地址201600 上海市松江區玉樹路1988號
- 申請號CN201420276049.5
- 申請時間2014年05月27日
- 申請公布號CN203880297U
- 申請公布時間2014年10月15日
- 分類號F16L41/03(2006.01)I;F16K17/00(2006.01)I;
