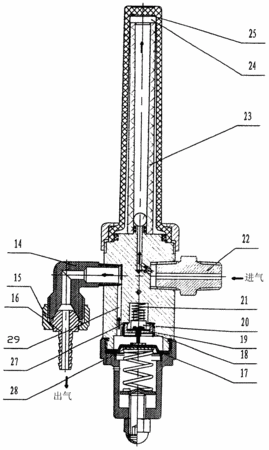

摘要:本實用新型公開了省氣式流量計,涉及一種連續啟閉時控制氣體流量的計量裝置,由流量計組件、省氣計組件組成,在流量計的母體內針閥組合的下方設置省氣計,在與流量計母體上的進氣螺帽相對的一側設置一出氣接管,省氣計的上蓋與流量計的母體密封連接,省氣計的彈簧一端緊靠流量計的母體,省氣計的噴嘴的兩端密封的緊靠于流量計的母體,流量計母體的一側設有一氣體通道,該通道一端與省氣計的噴嘴處連通,另一端與出氣接管相連通。主要效果在于將普通流量計母體與省氣計母體組合成一體,這樣省氣式流量計既有流量計的性能又有省氣計的性能,同時由于采用同一母體,因此使用更方便外形更美觀。
- 專利類型實用新型
- 申請人捷銳企業(上海)有限公司;
- 發明人江建新;李鑒知;
- 地址201600上海市松江區玉樹路225號
- 申請號CN200520047759.1
- 申請時間2005年12月20日
- 申請公布號CN2852068Y
- 申請公布時間2006年12月27日
- 分類號G01F15/00(2006.01);
