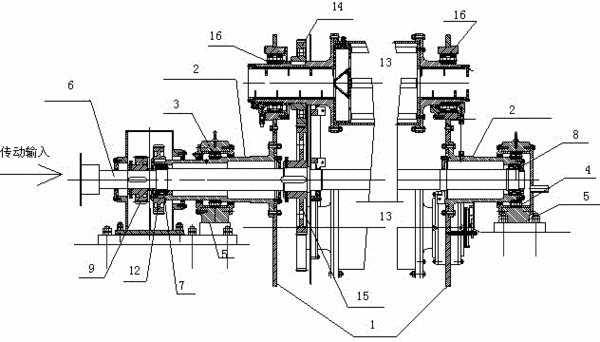

摘要：本實用新型公開了一種臥式行星球磨機的傳動結構，其有兩種結構，一種包括用于安裝前后兩個公轉盤的公轉中空軸，以及與公轉中空軸同軸的自轉傳動主軸；其中自轉傳動主軸與原動機相連，自轉傳動主軸兩端分別由前自轉軸承和后自轉軸承支承；自轉傳動主軸與公轉中空軸之間通過一組傳動齒輪組傳遞動力；在各個自轉磨筒軸外緣同一位置分別固定一副自轉被動齒輪，與這些齒輪共同嚙合的是固定在自轉傳動主軸上的一副自轉主動齒輪。另一種結構的原動機與公轉傳動中空軸或公轉盤連接而非自轉主軸，故動力傳遞路線是與第一種方案相反的，而其他的結構基本一致。本實用新型在實現行星運動的前提下，取消了惰輪，各齒輪組的齒輪嚙合質量得到提高，延長了齒輪的使用壽命。
- 專利類型實用新型
- 申請人南京工業大學;
- 發明人葉旭初;
- 地址211800 江蘇省南京市浦口區浦珠南路30號
- 申請號CN201420227095.6
- 申請時間2014年05月06日
- 申請公布號CN203816719U
- 申請公布時間2014年09月10日
- 分類號B02C17/24(2006.01)I;B02C17/08(2006.01)I;
