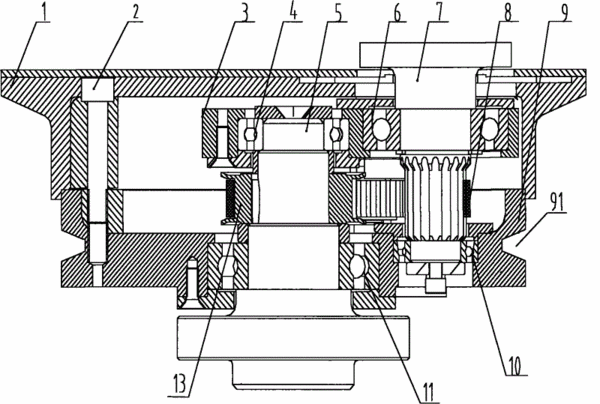

摘要：本實用新型實施例公開了一種行星式球磨粉碎機行星盤，包括上動圓盤、下動圓盤、中間盤、固定主軸、被動軸和同步帶，上動圓盤和下動圓盤固定連接，且兩者之間設置有中間盤；固定主軸依次穿過下動圓盤和中間盤，且分別通過第一軸承和第二軸承與下動圓盤和中間盤配合連接，固定主軸的固定端外露于下動圓盤；被動軸依次穿過上動圓盤、中間盤和下動圓盤，且分別通過第三軸承和第四軸承與中間盤和下動圓盤進行配合連接，被動軸的一端外露于上動圓盤；固定主軸上設置有同步帶輪，被動軸上設置有同步帶槽，同步帶裝配在同步帶輪和同步帶槽中。本實用新型實施例提供的行星式球磨粉碎機行星盤降低了制造成本，降低了各個部件的裝配難度。
- 專利類型實用新型
- 申請人長沙開元儀器股份有限公司;
- 發明人羅建文;文勝;周樹光;彭開林;
- 地址410100 湖南省長沙市經濟技術開發區開元路172號
- 申請號CN201020255209.X
- 申請時間2010年07月06日
- 申請公布號CN201744382U
- 申請公布時間2011年02月16日
- 分類號B02C17/24(2006.01)I;F16H57/08(2006.01)I;
