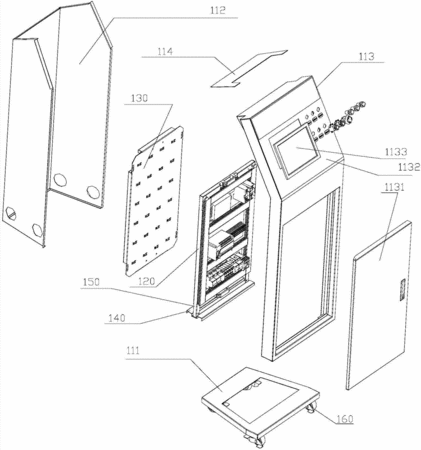

摘要：本實用新型公開了一種人機交互式控制柜，包括一柜體以及容置在該柜體內的控制中樞裝置、網孔板、水平固定板和垂直固定板；所述柜體為一由底座、前板、背蓋板和頂蓋板圍成的中空殼體，所述底座中部設有一縱向貫穿該底座的空腔；所述水平固定板為一橫截面呈“凹”字型的長槽板，其設置在空腔上方且兩端向外延伸連接至底座上；所述垂直固定板插裝在水平固定板的長槽中，所述控制中樞裝置和網孔板均通過該垂直固定板連接在水平固定板上，且網孔板貼合在控制中樞裝置的后方。本實用新型可對控制中樞裝置中的元器件進行隨意布置，便于操作者對元器件的便捷拆裝，而且散熱效果較佳，整體結構設計新穎，以方便操作者能較為舒適地全方位觀察人機交互界面。
- 專利類型實用新型
- 申請人廣東三向教學儀器制造有限公司;肇慶三向教學儀器制造有限公司;
- 發明人伊洪良;
- 地址526238 廣東省肇慶市高新區大旺大道西面
- 申請號CN201320893728.2
- 申請時間2013年12月31日
- 申請公布號CN203788584U
- 申請公布時間2014年08月20日
- 分類號H05K5/02(2006.01)I;H05K7/02(2006.01)I;
