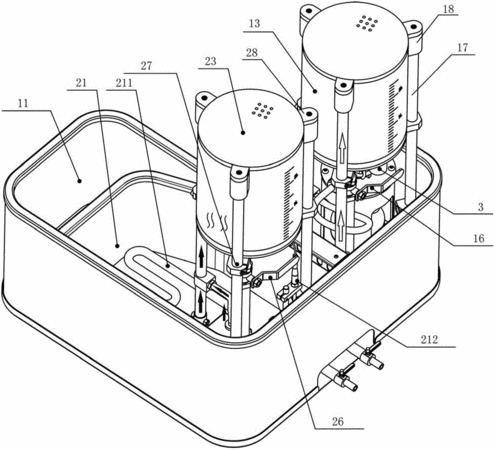

摘要：本實用新型公開了一種變頻控制動態液位實驗設備，包括恒壓水箱、恒壓罐裝置、第一潛水泵、用于檢測恒壓罐裝置內水壓的水壓力檢測裝置、用于控制第一潛水泵的PLC變頻控制電路、恒溫水箱、恒溫罐裝置、第二潛水泵和用于對恒溫水箱內部的水進行恒溫加熱的恒溫加熱裝置；第一潛水泵設于所述恒壓水箱的內部；恒壓罐裝置包括恒壓罐以及首端與恒壓罐連通的第一進水管、第一出水管、第一水流反饋管和第一水閥；恒溫罐裝置包括恒溫罐以及首端與恒溫罐連通的第二進水管和第二出水管；水壓力檢測裝置連接PLC變頻控制電路。該變頻控制動態液位實驗設備結構簡單，可有效地向學生傳授恒溫供水控制知識和基于PID算法的恒壓供水控制知識。
- 專利類型實用新型
- 申請人廣東三向教學儀器制造有限公司;肇慶三向教學儀器制造有限公司;
- 發明人伊洪良;
- 地址510470 廣東省廣州市白云區人和鎮東華工業區
- 申請號CN201220314738.1
- 申請時間2012年06月29日
- 申請公布號CN202758534U
- 申請公布時間2013年02月27日
- 分類號G09B25/02(2006.01)I;G05B19/05(2006.01)I;
