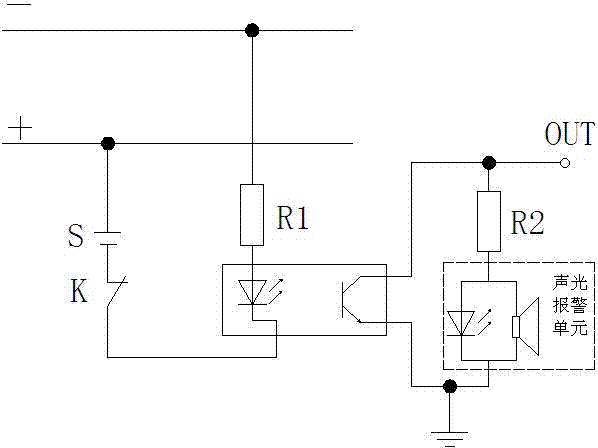

摘要：本實用新型公開了一種監獄高壓電網的正負極輸出短路識別電路，它包括短路檢測電路和短路報警電路；短路檢測電路包括電源S、開關K、第一分壓電阻和光耦合器，電源S的正極與高壓電網的正高壓信號線連接，負極通過開關K與光耦合器的第一輸入端相連，光耦合器通過第一分壓電阻R1與高壓電網的負高壓信號線連接；短路報警電路包括第二分壓電阻和聲光報警單元，光耦合器的第一輸出端接地并與聲光報警單元的一端連接，第二輸出端通過第二分壓電阻R2與聲光報警單元的另一端相連。本實用新型結構簡單、可靠性高，當監獄高壓線短路后立刻發出聲光報警，通知執勤人員，有效防止越獄、偷盜等事件的發生，保障監獄防備系統的正常運行。
- 專利類型實用新型
- 申請人四川為民科技有限公司;
- 發明人吳洪偉;陳傳坤;趙永波;
- 地址610041 四川省成都市高新區科園二路1號
- 申請號CN201420089278.6
- 申請時間2014年02月28日
- 申請公布號CN203720975U
- 申請公布時間2014年07月16日
- 分類號G08B13/22(2006.01)I;
