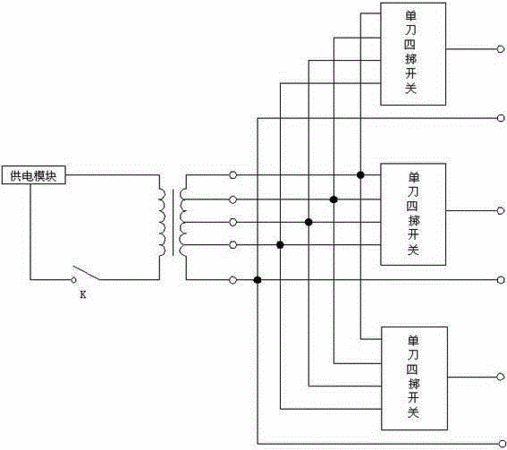

摘要：本實用新型公開了一種高壓電網高壓脈沖信號多檔輸出電路，它包括供電模塊、變壓器、至少一個單刀多擲開關和正負接線柱，供電模塊與變壓器初級線圈的一個端子連接，變壓器初級線圈的另一個端子通過總開關K與供電模塊相連，變壓器的次級線圈設置有多個抽頭，次級線圈的第一接線端和抽頭均與單刀多擲開關的輸入端連接，次級線圈的第二接線端與負接線柱相連，單刀多擲開關的輸出端與正接線柱相連。本實用新型可實現電子圍欄多防區設防，而且電壓等級可調，擴大了電子圍欄的適用范圍，設置總開關K，便于對多防區同時撤防，提升防區安全性能，也有利于工作人員對防區的控制。
- 專利類型實用新型
- 申請人四川為民科技有限公司;
- 發明人陳傳坤;趙永波;吳洪偉;
- 地址610041 四川省成都市高新區科園二路1號
- 申請號CN201420089333.1
- 申請時間2014年02月28日
- 申請公布號CN204168266U
- 申請公布時間2015年02月18日
- 分類號H03K17/722(2006.01)I;
